算力中心液冷
产品平台与方案总览
从设施冷源、预制管网与 CDU，到机架级液冷和模块化算力舱，构建面向全球 AI 基础设施的一体化热管理产品平台。
10 个系统节点 · 10 款 CDU 型号 · 完整规格矩阵OMNIPOTENT COOLINGABOUT OMCO

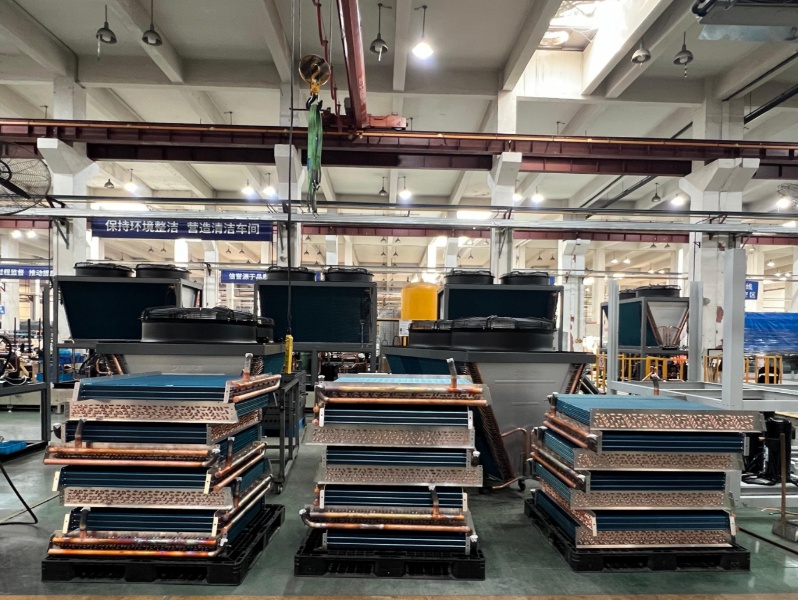

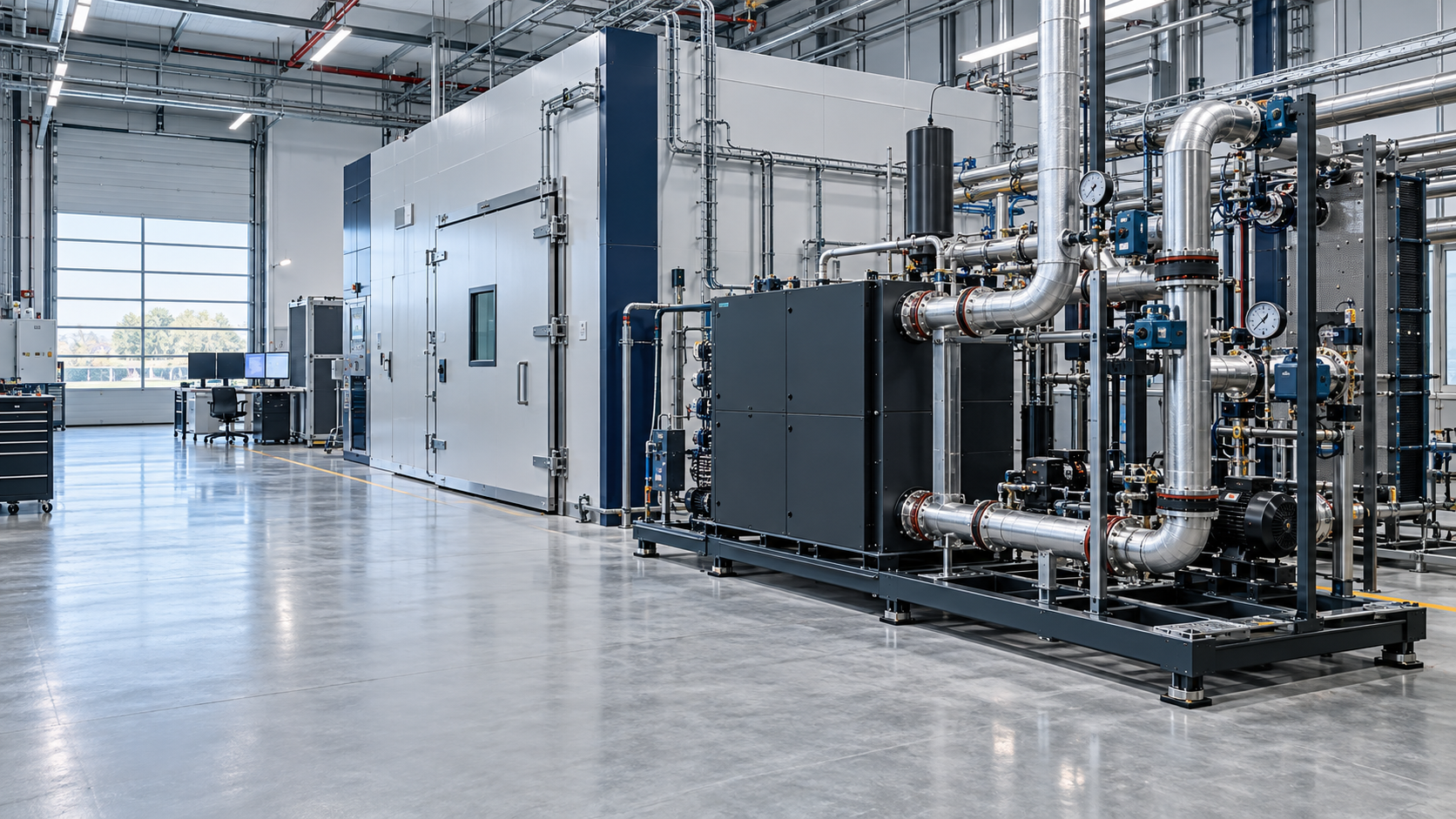

把液冷从项目工程，做成可量产、可审厂、可服务的产品平台。

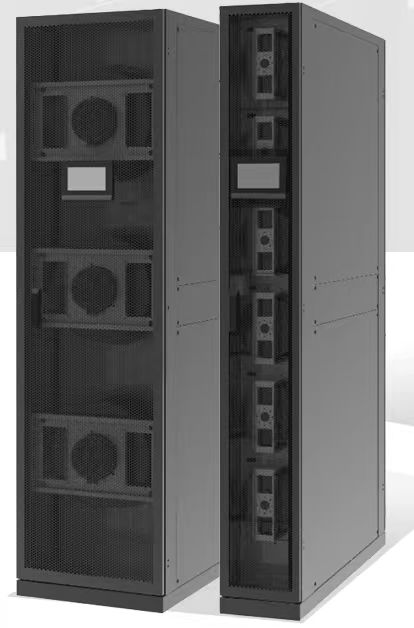

OMCO 以 CDU 为核心入口，把液体分配、机柜级近端冷却、行间制冷、风墙与室外冷源连接成可验证的 AIDC 热管理体系。

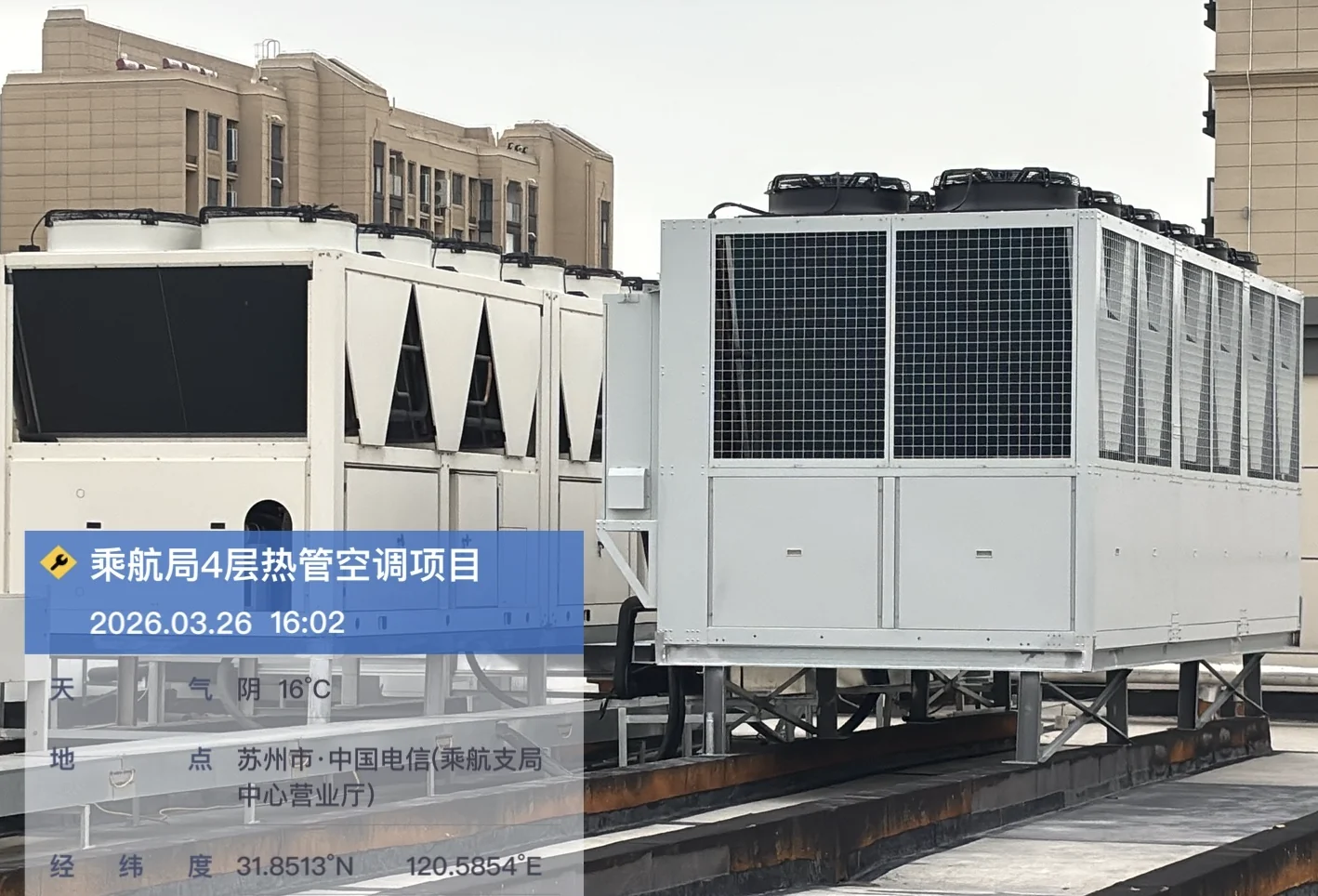

冷却系统经验

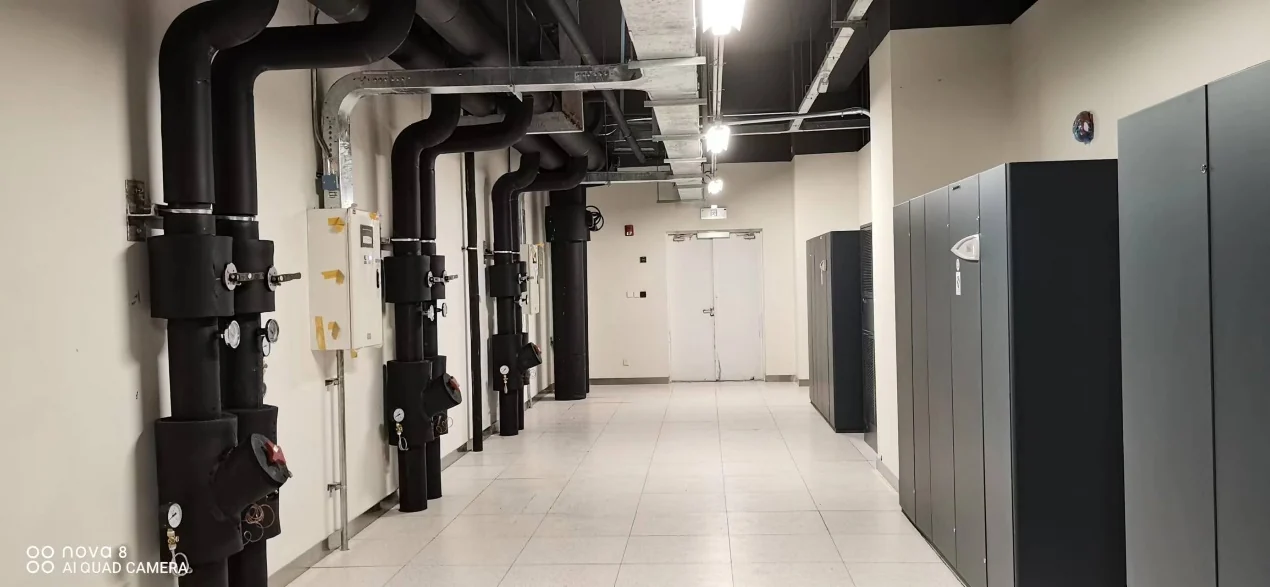

规划与建设经验
延伸至热管理平台

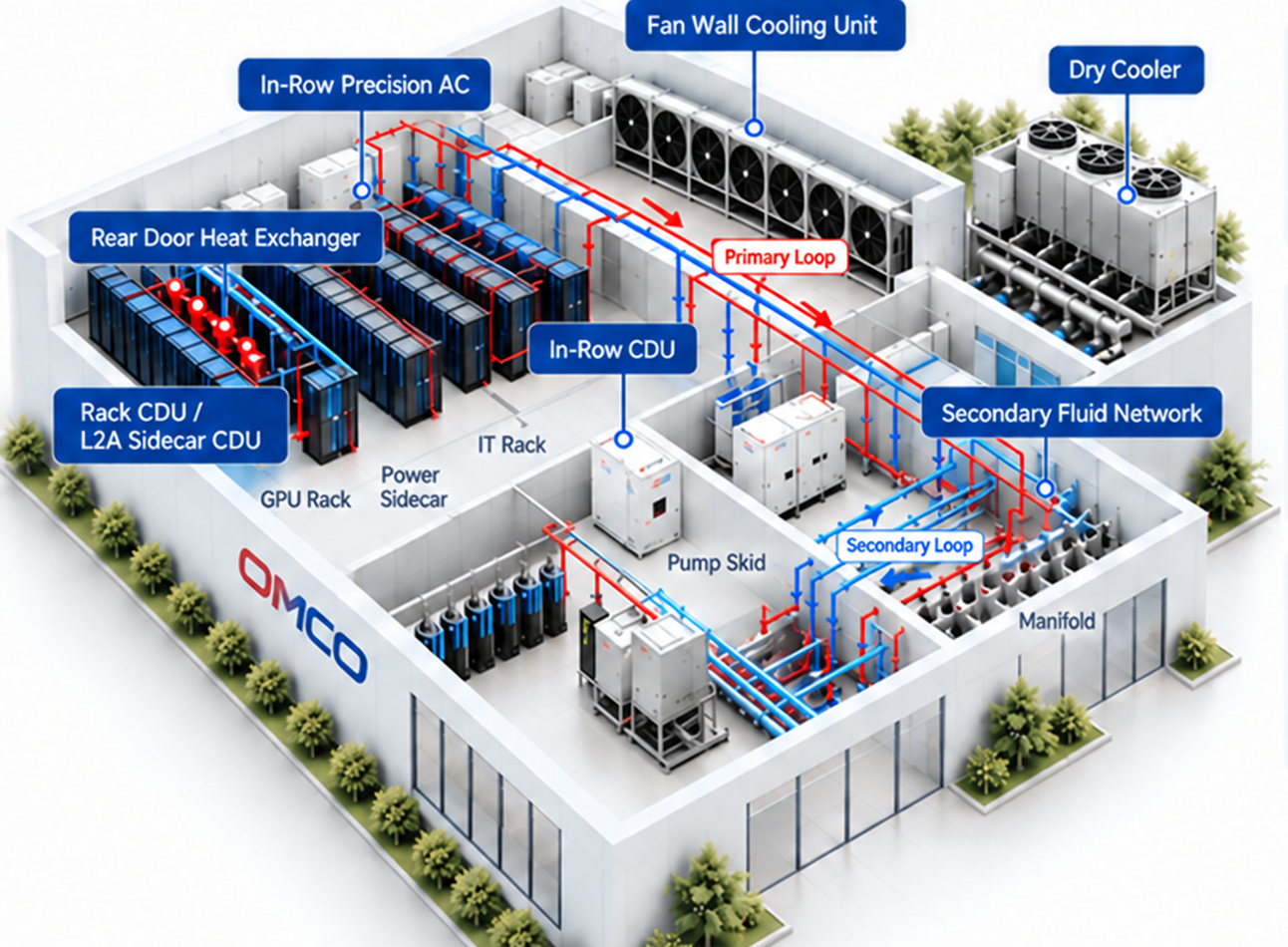

SYSTEM 01Hybrid Liquid Cooling Network
架构示意 · 非最终选型
FACILITY WATER SYSTEMTECHNOLOGY COOLING SYSTEMWHITE SPACE / IT
低温供液高温回液空气侧
LATEST PRODUCT INSTRUCTIONS · 2026.08.11
七大产品与系统模块详解
按最新 34 页产品介绍整理“产品定义—AIDC 核心功能—关键价值—公开参数”。点击任一模块可继续查看接口、配置和资料状态。

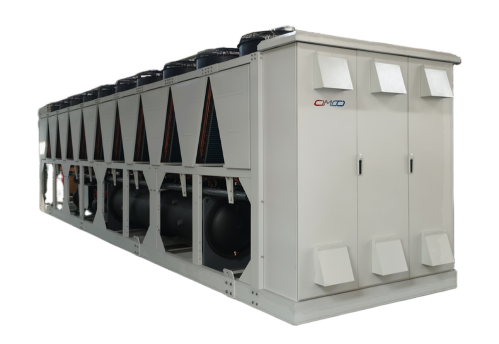

01Chiller
冷水机组
通过制冷循环产生冷冻水，为 CDU、CRAC、RDHx 等末端提供稳定设施冷源。
冷水机组维持 AIDC 热平衡，把 AI 服务器产生的热负荷带出机房，避免 IT 设备因温度失控而降频或停机。其效率和供水能力直接影响 PUE、运行成本与高密度部署规模。
- 为 CDU、CRAC、RDHx 等冷却设备提供冷冻水
- 维持机房温度控制边界，保障 IT 设备稳定运行
- 高效率机组可降低制冷能耗与运营成本
- 冷源能力决定液冷服务器与高热密度机柜的扩展上限

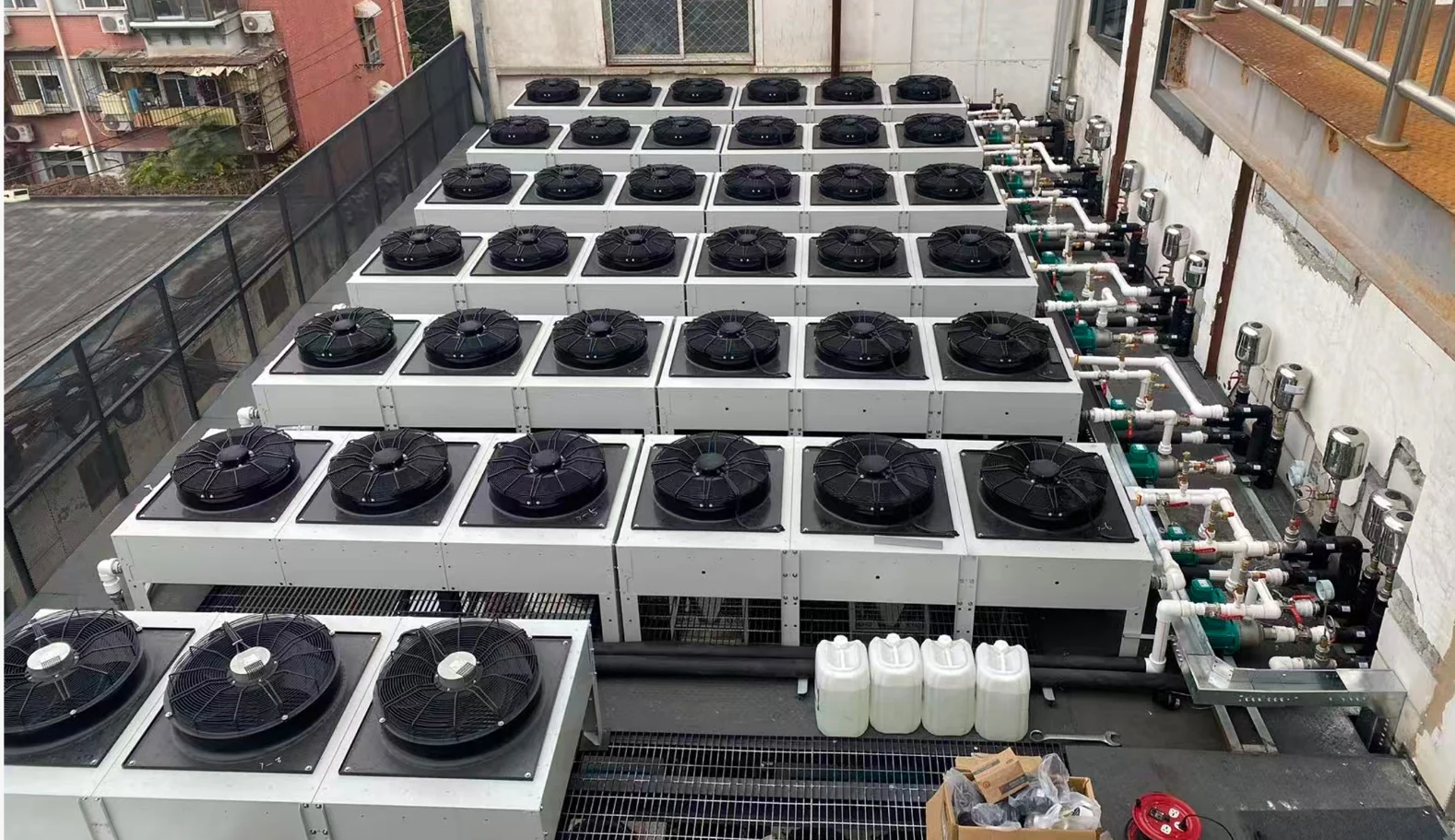

02Dry Cooler

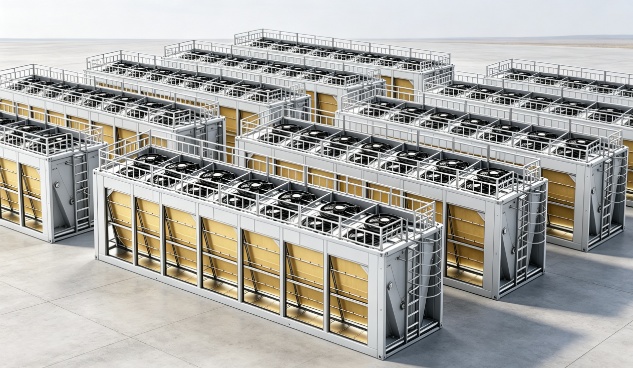

干冷器
以翅片盘管和风机将液冷回路吸收的热量排向室外，不消耗工艺水。
干冷器承接 CDU、RDHx 或直接液冷回路的回水热量，并通过室外空气完成散热。适合无水耗热排散，也可在环境温度足够低时进入自然冷却模式，减少冷水机组负荷。
- 无需冷却塔补水与水处理，降低运行费用和水质风险
- 低环境温度下支持 Free Cooling / Economizer 运行
- 可作为高密度液冷系统的替代或冗余热排散路径
- 简单机械结构便于配置 N+1 或 N+N 冗余

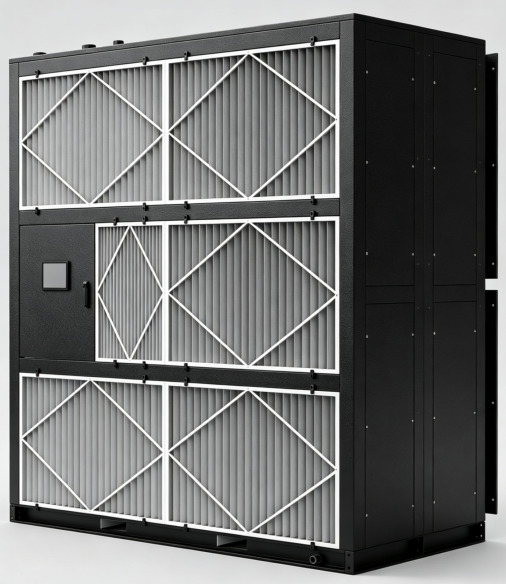

03Room-level Fan Wall

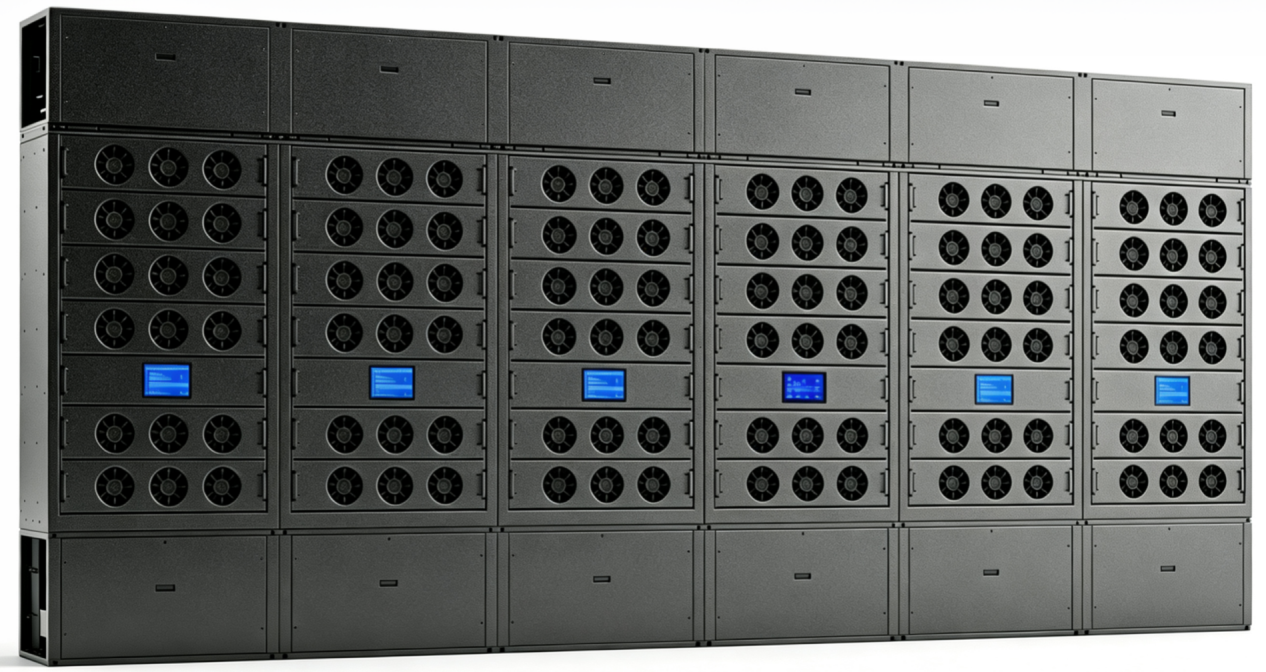

Fan Wall
以高效 EC 风机阵列提供集中、均匀且高容量的房间级气流。
Fan Wall 采用模块化高效 EC 风机阵列，为大规模 AI 负载提供稳定的房间级气流。部分方案可集成换热器，把冷却后的空气送入数据中心，并与液冷或风液混合系统协同。
- 通过风量或差压控制维持稳定气流组织
- 集中替代分散式空气冷却单元，适配密集 GPU 机柜
- EC 变速控制按实时需求调节，降低风机能耗
- 布局灵活，可与液冷和风液混合架构协同

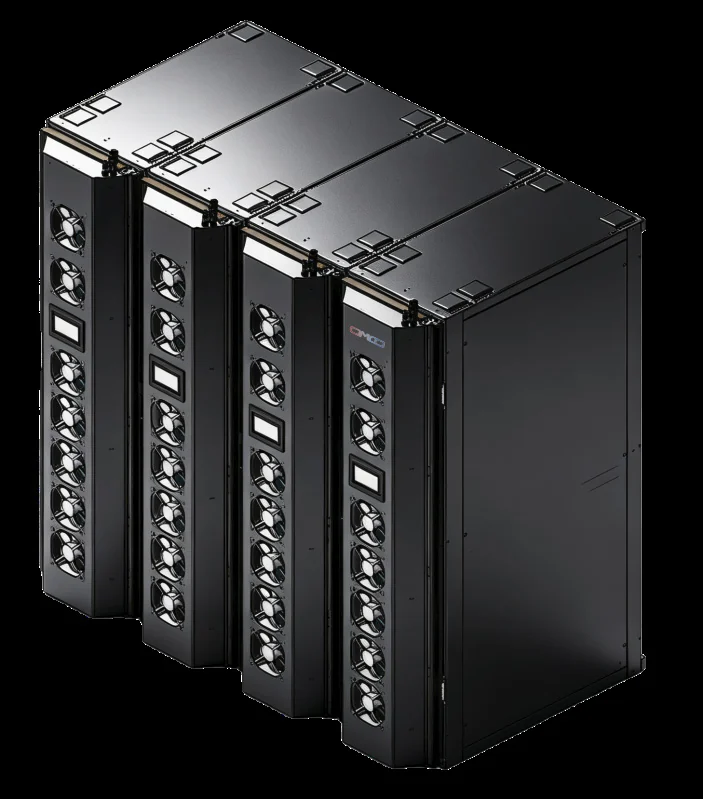

04Rear Door Heat Exchanger
RDHx
安装在机柜后部，以水盘管冷却服务器热排风并在热源附近完成取热。
RDHx 是安装在服务器机柜后部的液-气换热器，热空气穿过水盘管时被冷却。它面向高密度 AI 工作负载，可适配 EIA、ORv3、MGX 等标准机柜，并与 Direct-to-Chip 或风液混合架构组合。
- 在机柜端捕获大量热量，降低对房间级制冷的依赖
- 水侧取热效率高，可减少 CRAC / Fan Wall 系统负荷
- Plug-and-Cool 设计支持快速部署并减少停机时间
- 冷却排风后再回到房间，抑制热点并降低风量需求

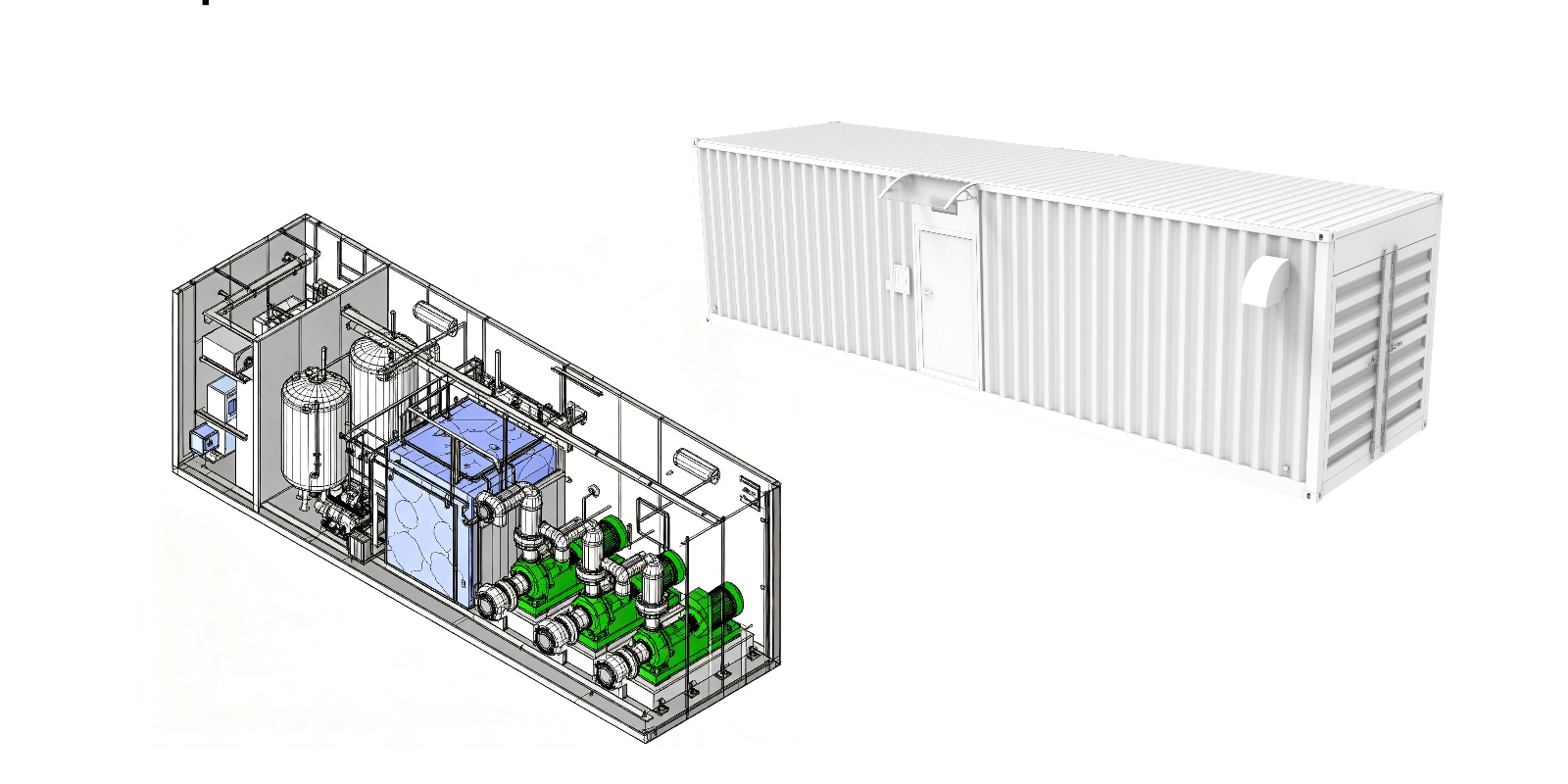

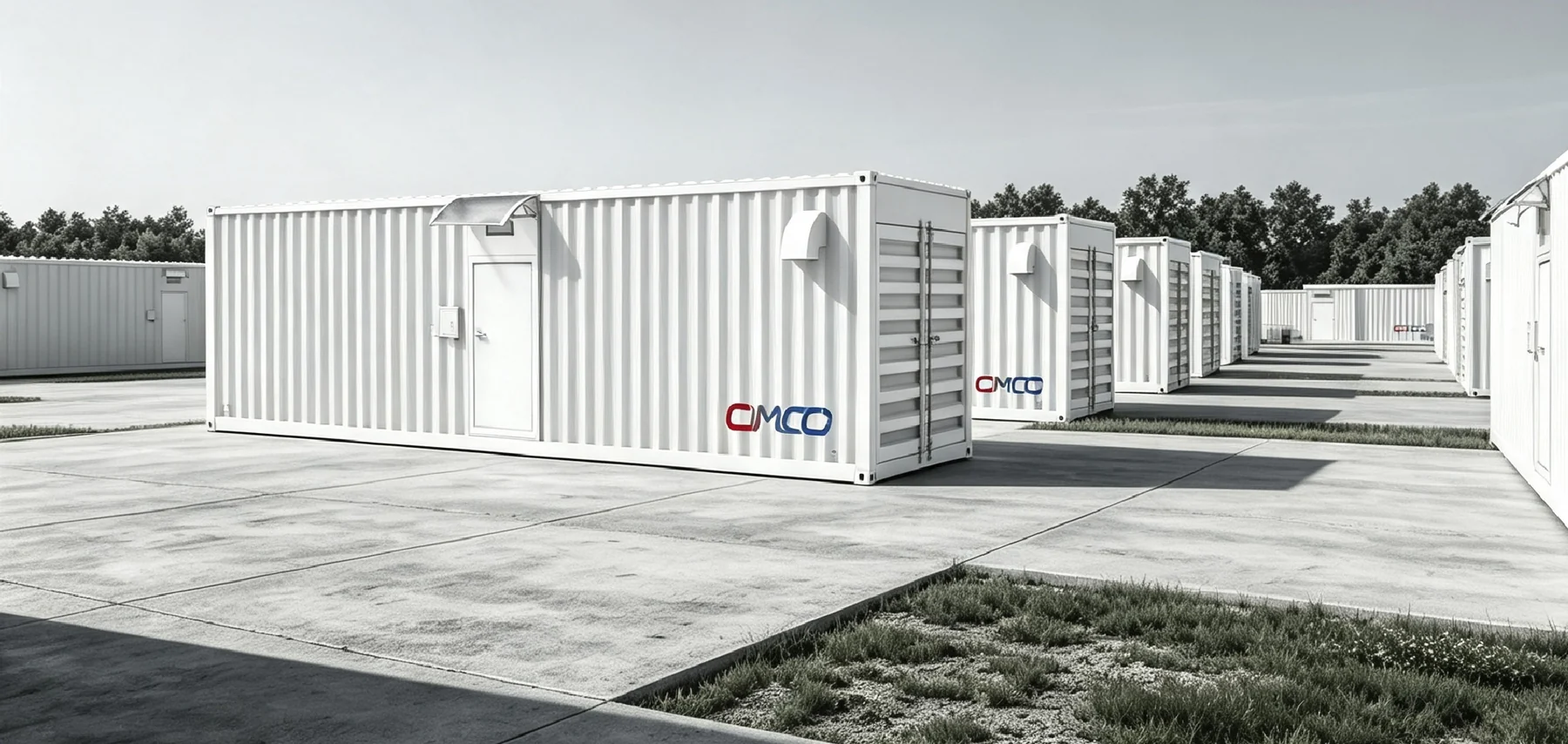

05AI Modular Assembly
AI 算力舱
把 GPU 机柜、供配电、UPS、液冷、消防与环境监控集成在工厂预制的标准化舱体内。
AI 算力舱是面向大模型训练与推理负载的预制一体化模块。设备在工厂完成装配与测试，到场后主要完成吊装、电力和光纤连接即可投运；可外接 CDU、RDHx、一体化冷站与干冷器，形成完整热管理回路。
- 集成高密度 GPU 机柜、配电、UPS、液冷、消防和环境监控
- 工厂预制、装配与测试，显著缩短现场建设和调试周期
- 支持高密度液冷和低 PUE 运行，面向 LLM 训练与 AI 推理
- 支持户外部署、按需分期扩容和整体迁移，提高资产利用率

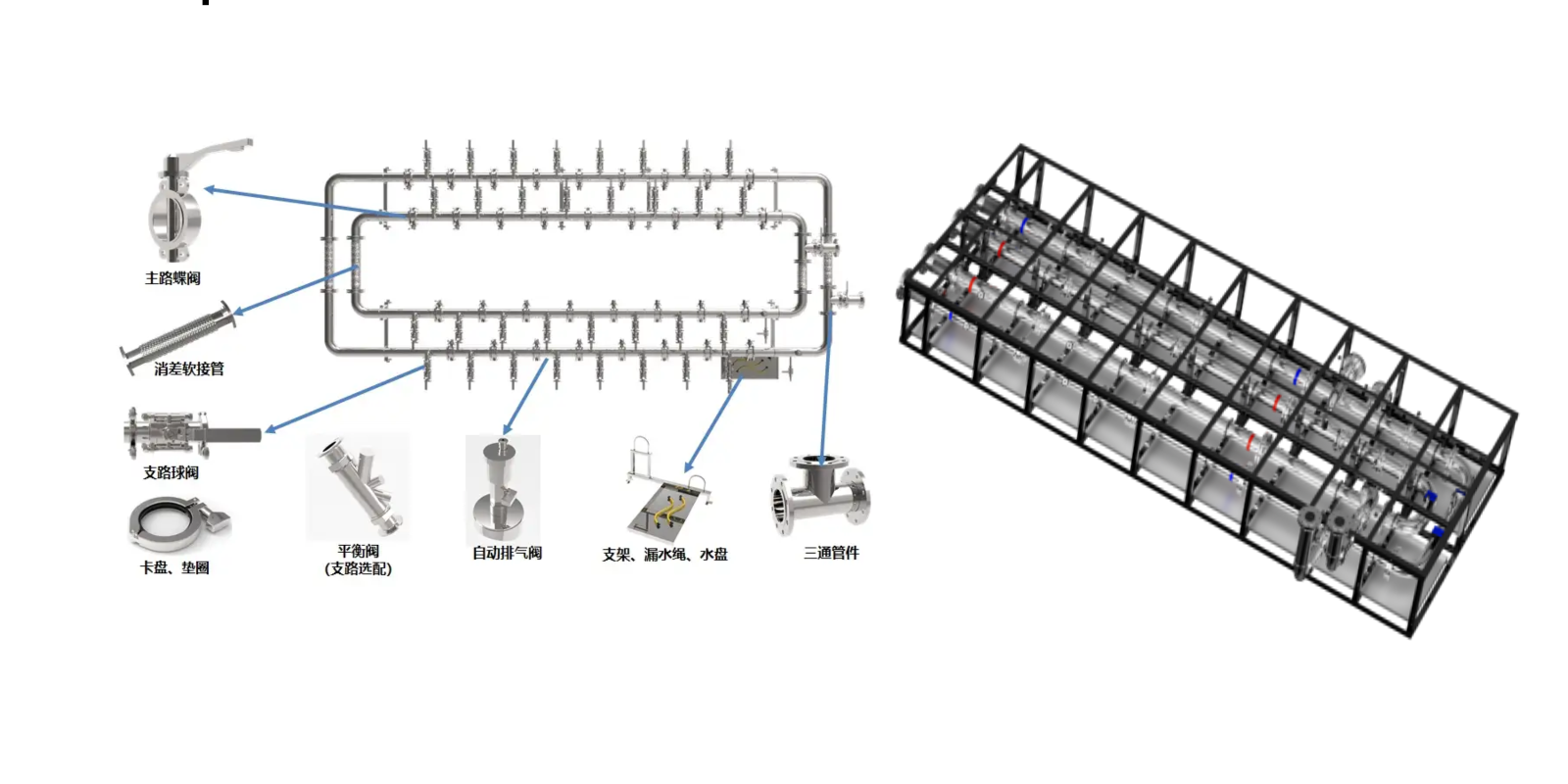

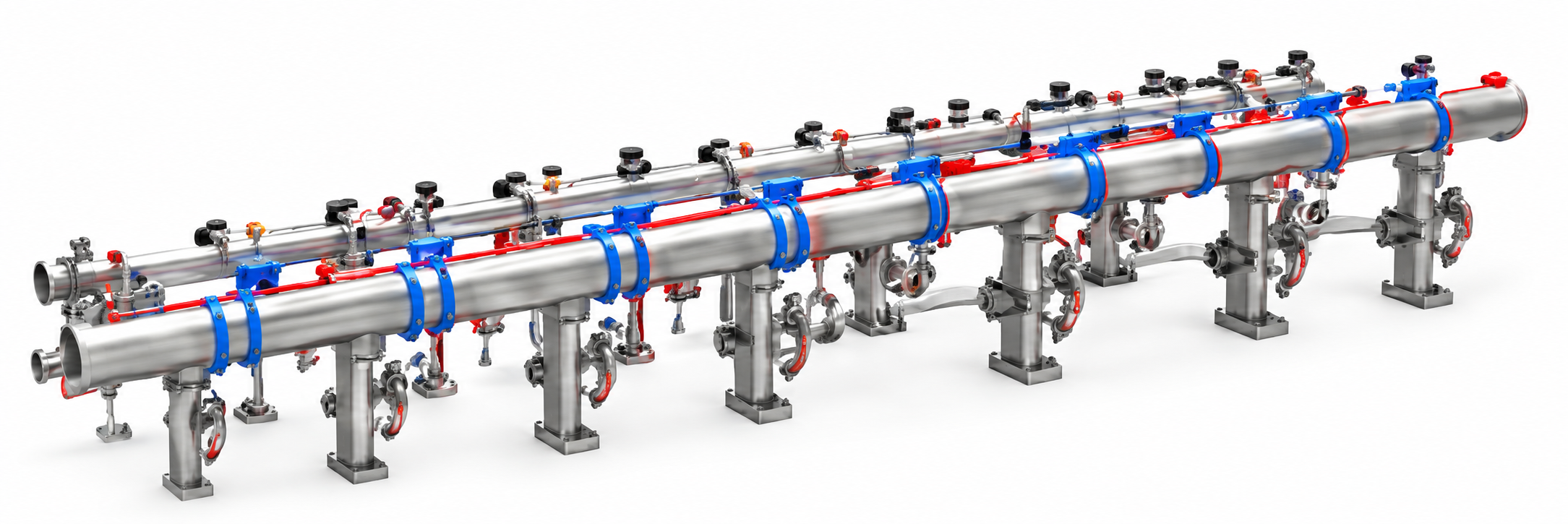

06Prefabricated Secondary-Side Piping Network
预制二次侧管网
在 CDU 与 RDHx、液冷 GPU 机柜之间均匀分配冷却液，并支持分支隔离维护。
预制二次侧管网是在工厂完成切割、焊接、酸洗钝化、清洗与压力测试的 IT 侧液冷管路模块。模块运抵现场后快速拼装，把 CDU 的二次侧冷却液稳定输送到各个 RDHx 或液冷 GPU 机柜支路。
- 减少现场焊接与施工工作量，缩短液冷系统交付周期
- 工厂标准化加工与清洗，降低管内污染和材料兼容风险
- 集成阀门、流量传感器与泄漏检测，支持支路独立维护
- 稳定水力性能，降低机柜之间流量分配不均的风险
07Liquid-to-Liquid CDU
CDU · L2L
在 FWS 与 TCS 之间完成隔离换热、循环输送、温压控制和系统保护。

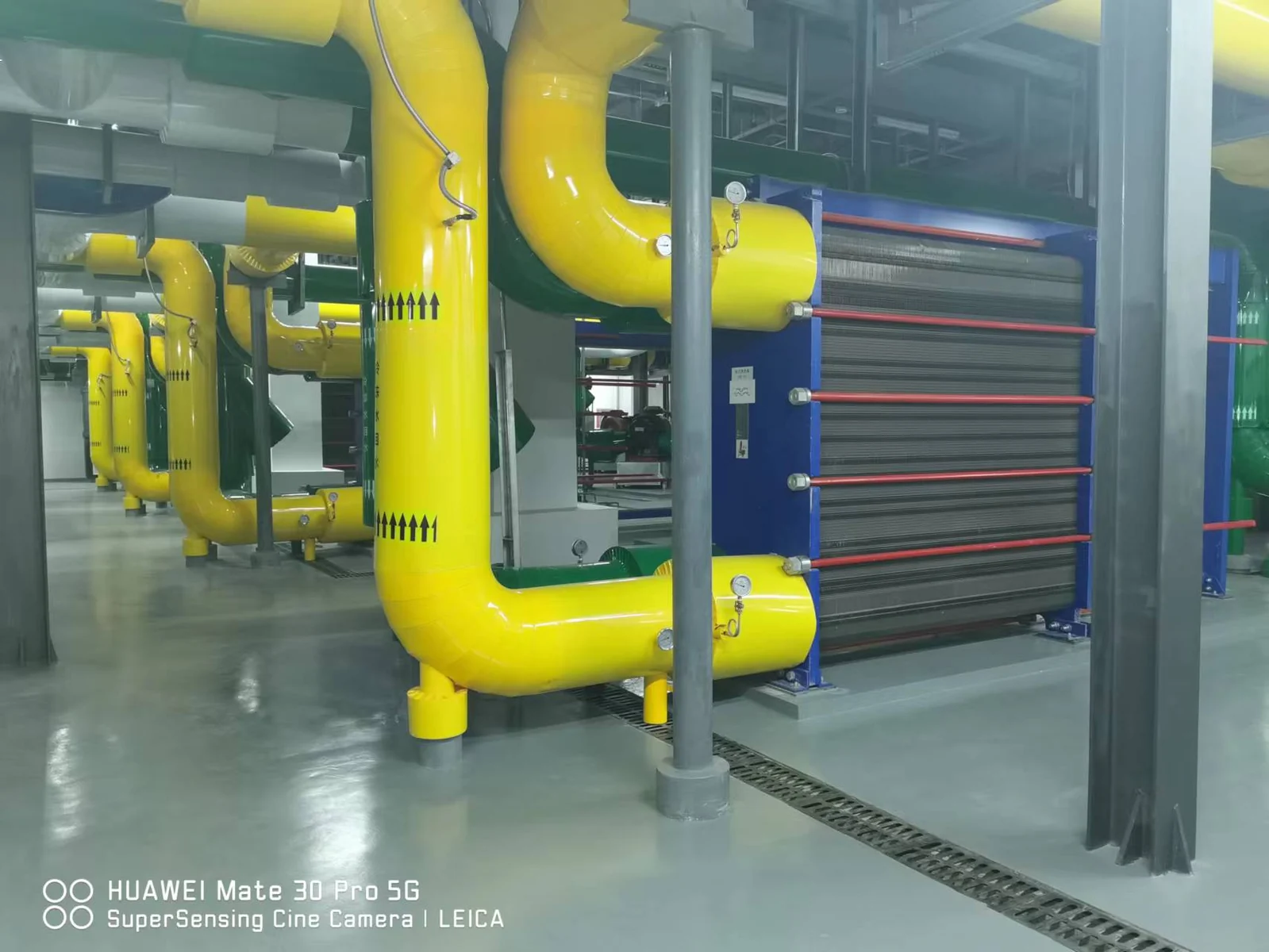

CDU 连接来自冷水机组、干冷器或冷却塔的设施水回路与服务器冷板回路。板式换热器让两侧介质保持物理隔离，变频泵根据 GPU / CPU 热负荷调节流量，PLC 控制泵速与阀位以稳定冷却液温度。
- 板式换热器隔离 FWS 一次侧与 TCS 二次侧
- 变频泵按服务器热负荷调节流量与压差
- 1+1 泵组 / 传感器冗余、内置漏液检测与群控能力
- 支持 Modbus TCP/IP、SNMP 与 BMS 集成
OMCO CDU PRODUCT FAMILY
从机架内分布式部署，到 2.4 MW 行间平台。
以下型号与参数来自 2026-08-11 最新版《OMCO in AIDC — Products Instructions》。正式投标或采购前仍需完成版本、工况和配置确认。
DETAILED PRODUCT SPECIFICATION MATRIX
CDU 全系列详细规格矩阵
覆盖 L2L In-Row、L2L In-Rack 与 L2A Sidecar 共 10 款型号。容量、工况、流量、尺寸、功耗和供电均逐项对应最新 PPT。

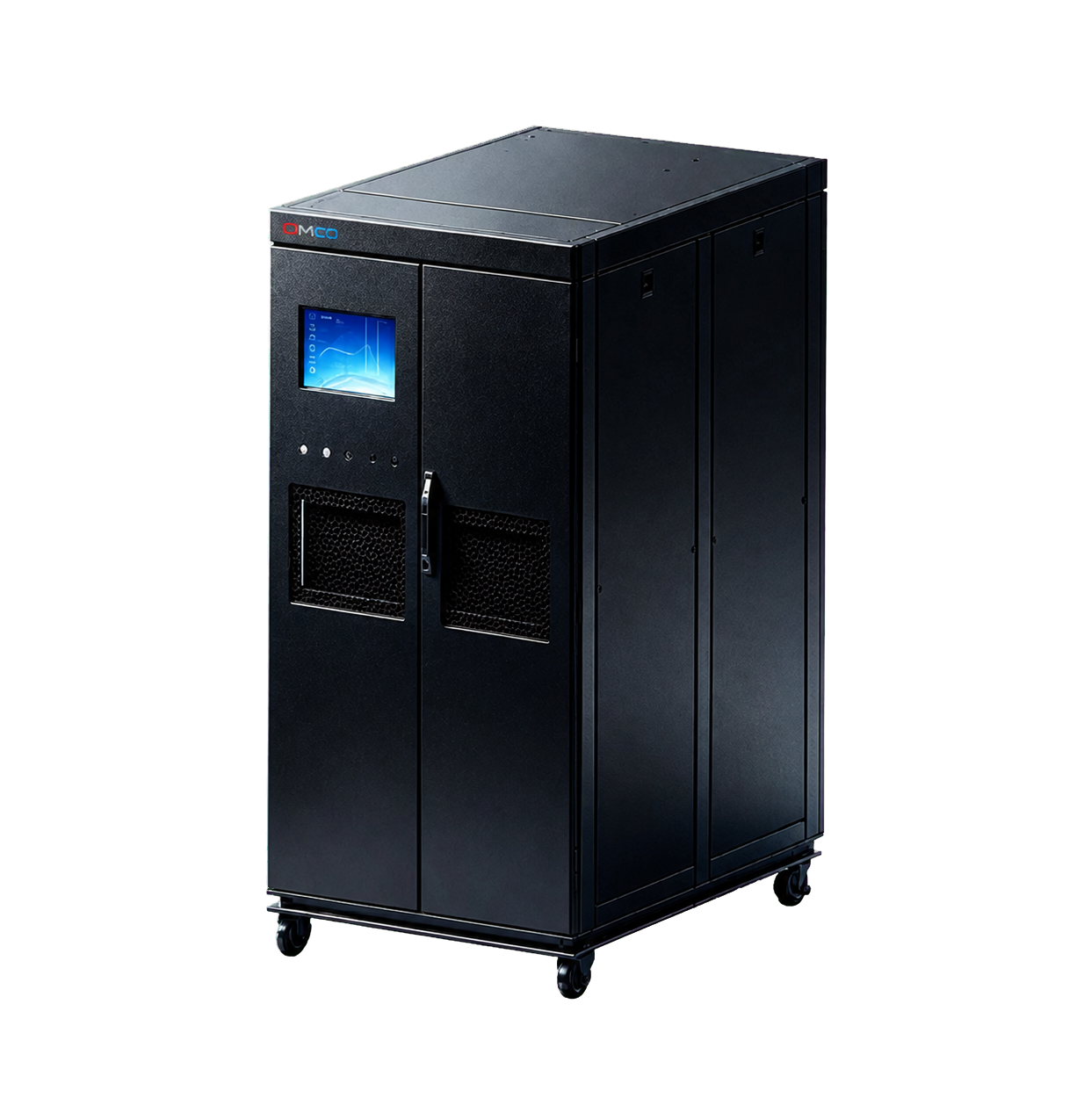

L2L · PACKAGED CDU
L2L In-Row CDU
面向白区或机电走廊的封闭式行间平台，具备机架化尺寸、前后维护、1+1 泵/传感器冗余、内置漏液检测、群控与可选水质管理。
| 型号 | 制冷量 / 工况 | Approach | TCS ΔT | 流量 / 压差 | 尺寸 W×D×H | 最大功耗 | 供电 | 换热方式 | 安装方式 |
|---|---|---|---|---|---|---|---|---|---|
| 400 kW | 400 kW @ Approach 4°C / PG25 | 4°C；TCS ΔT 15°C | 15°C | 600 LPM @ 25 psi | 800 × 1200 × 2200 mm | 9.0 kW Max. | 380–480 VAC / 50–60 Hz | Liquid-to-Liquid | In-Row |
| 800 kW | 800 kW @ Approach 4°C / PG25 | 4°C；TCS ΔT 15°C | 15°C | 1200 LPM @ 25 psi | 1000 × 1200 × 2200 mm | 16.0 kW Max. | 380–480 VAC / 50–60 Hz | Liquid-to-Liquid | In-Row |
| 1200 kW | 1200 kW @ Approach 4°C / PG25 | 4°C；TCS ΔT 15°C | 15°C | 1800 LPM @ 25 psi | 1200 × 1200 × 2200 mm | 24.0 kW Max. | 380–480 VAC / 50–60 Hz | Liquid-to-Liquid | In-Row |
| 2400 kW | 2400 kW @ Approach 4°C / PG25 | 4°C；TCS ΔT 15°C | 15°C | 3600 LPM @ 25 psi | 2000 × 1200 × 2200 mm | 50.0 kW Max. | 380–480 VAC / 50–60 Hz | Liquid-to-Liquid | In-Row |
400 kWPackaged CDU · 白区 / 机电走廊800 kWPackaged CDU · 白区 / 机电走廊1200 kWPackaged CDU · 白区 / 机电走廊2400 kWPackaged CDU · 白区 / 机电走廊
L2L · DISTRIBUTED CDU

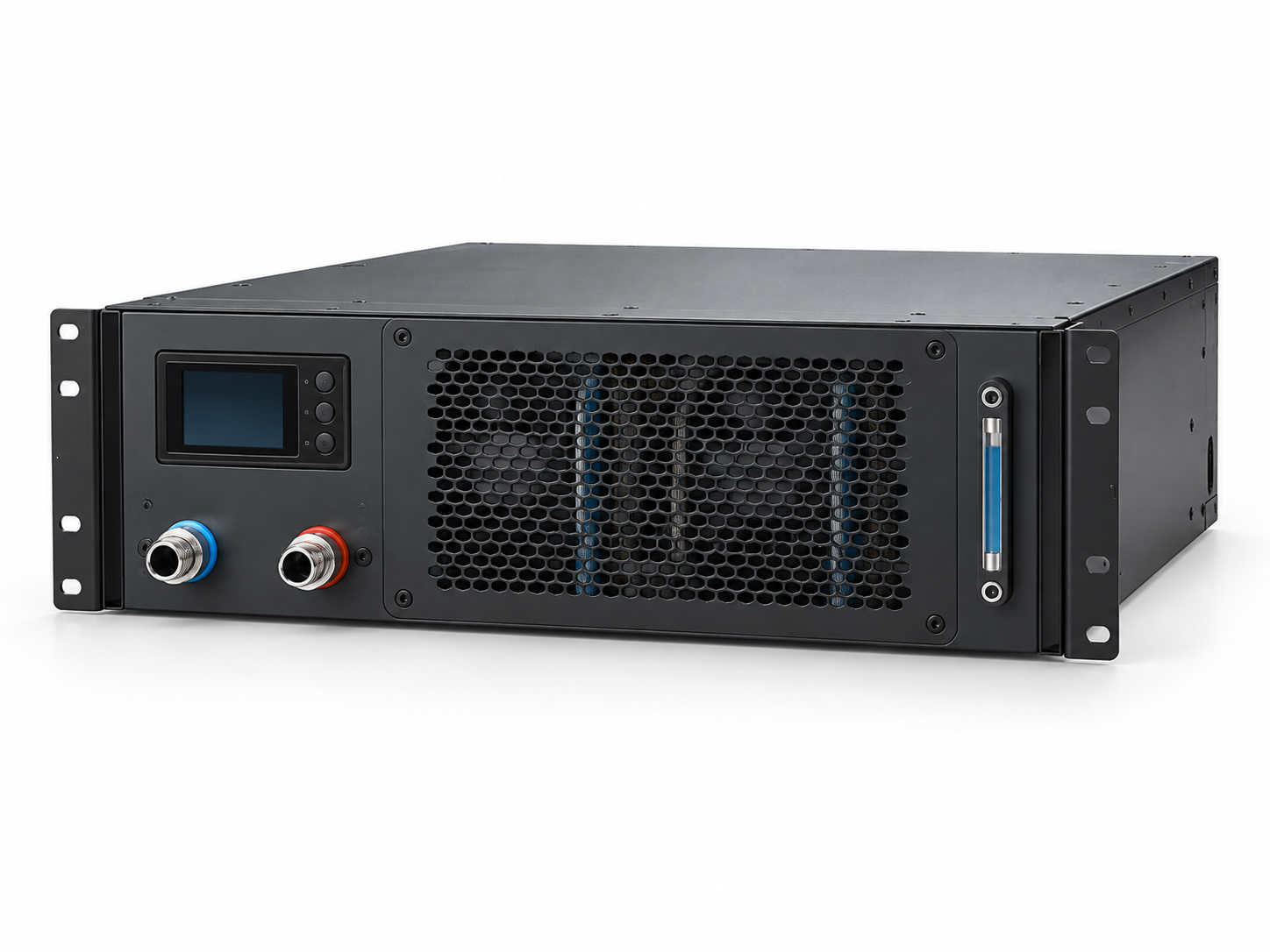

L2L In-Rack CDU
把冷却液控制下沉到机架附近，支持分布式部署、灵活扩容、冗余电源与泵组，并提供 ORv3 母排及 MGX 机架兼容型号。
| 型号 | 制冷量 / 工况 | Approach | TCS ΔT | 流量 / 压差 | 尺寸 W×D×H | 最大功耗 | 供电 | 换热方式 | 安装方式 |
|---|---|---|---|---|---|---|---|---|---|
| 60 kW | 60 kW @ Approach 8°C / PG25 | 8°C | — | 80 LPM @ 25 psi | 850 × 450 × 175 mm | 800 W Max. | 100–220 VAC / 50–60 Hz | Liquid-to-Liquid | In-Rack |
| 120 kW | 120 kW @ Approach 4°C / PG25 | 4°C | — | 180 LPM @ 25 psi | 850 × 450 × 192 mm | 1.6 kW Max. | 48 VDC Busbar | Liquid-to-Liquid | In-Rack |
| 180 kW | 180 kW @ Approach 4°C / PG25 | 4°C | — | 270 LPM @ 25 psi | 920 × 450 × 175 mm | 2.5 kW Max. | 48 VDC Busbar | Liquid-to-Liquid | In-Rack |
60 kW分布式部署 · 灵活扩容120 kWORv3 机架兼容 · 分布式部署180 kWMGX 机架兼容 · 分布式部署

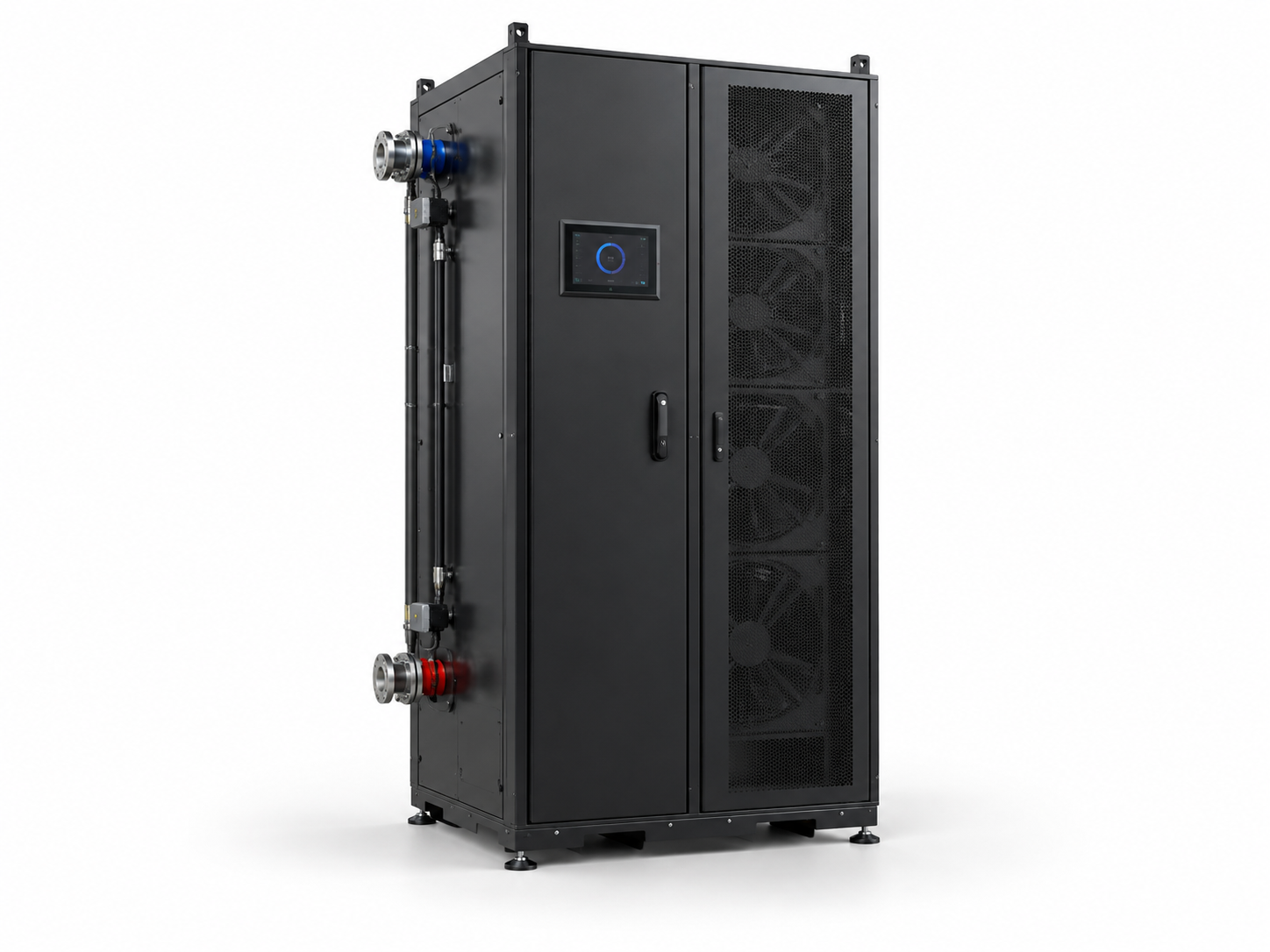

L2A · RETROFIT CDU

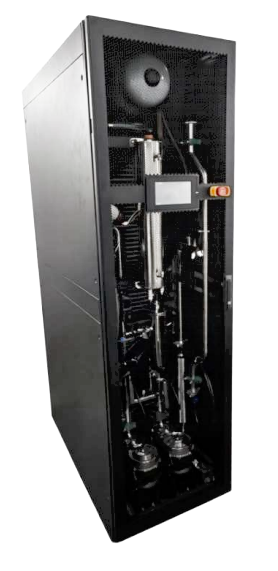

L2A Sidecar CDU
面向没有设施水资源或需要液冷改造的存量机房，以液-气换热方式提供 60–150 kW 近端散热能力。
| 型号 | 制冷量 / 工况 | Approach | TCS ΔT | 流量 / 压差 | 尺寸 W×D×H | 最大功耗 | 供电 | 换热方式 | 安装方式 |
|---|---|---|---|---|---|---|---|---|---|
| 60 kW | 60 kW @ Approach 10°C / PG25 | 10°C | — | 80 LPM @ 25 psi | 600 × 1200 × 2000 mm | 5.5 kW Max. | 380–480 VAC / 50–60 Hz | Liquid-to-Air | Sidecar |
| 100 kW | 100 kW @ Approach 10°C / PG25 | 10°C | — | 150 LPM @ 25 psi | 800 × 1200 × 2000 mm | 12.0 kW Max. | 380–480 VAC / 50–60 Hz | Liquid-to-Air | Sidecar |
| 150 kW | 150 kW @ Approach 10°C / PG25 | 10°C | — | 220 LPM @ 25 psi | 1000 / 1200 × 1200 × 2000 mm* | 22.0 kW Max. | 380–480 VAC / 50–60 Hz | Liquid-to-Air | Sidecar |
60 kW无设施水站点 / Brownfield 改造100 kW无设施水站点 / Brownfield 改造150 kW无设施水站点 / Brownfield 改造
* 单型号参数页标注宽度 1000 mm；产品家族矩阵标注 1200 mm，正式发布前需确认。
DEVELOPMENT ROADMAP
随 AI 机架热密度持续升级的 CDU 平台
最新 PPT 预计机架功耗继续以约 40% 年增速上升；房间空气侧热负荷维持约 20–30 kW/柜，新增 CPU、GPU、Power 与 Optical 热量由液冷吸收。
In-Row CDU Roadmap
| Model | Capacity @4°C | Rack Gen | # Racks |
|---|---|---|---|
| 0800 | 400 kW | GB | 5 |
| 1600 | 800 kW | GB | 10 |
| 2400 | 1.2 MW | GB | 10 |
| 4800 | 2.4 MW | VR | 13 |
| 10K | 5.0 MW | VR Next / Kyber Q1 | 20 / 4 |
基础型号采用 N+1 泵组的封闭式 Packaged CDU 形态，强调数据中心可用性和可靠性。
In-Rack CDU Roadmap
| Model | Capacity @4°C | Rack Gen |
|---|---|---|
| 060 | <50 kW | NVL36 |
| 120 | 120 kW | GB300 |
| 180 | 140–180 kW | ORv3 / VR |
| Next | 250 kW | VR Next / Kyber |
基础型号采用 N+1 泵组的分布式 CDU 形态，强调现场扩展灵活性和可靠性。
路线图为产品规划信息，并非当前型号的承诺规格；正式采购和投标应以 OMCO 发布的型号数据手册为准。
